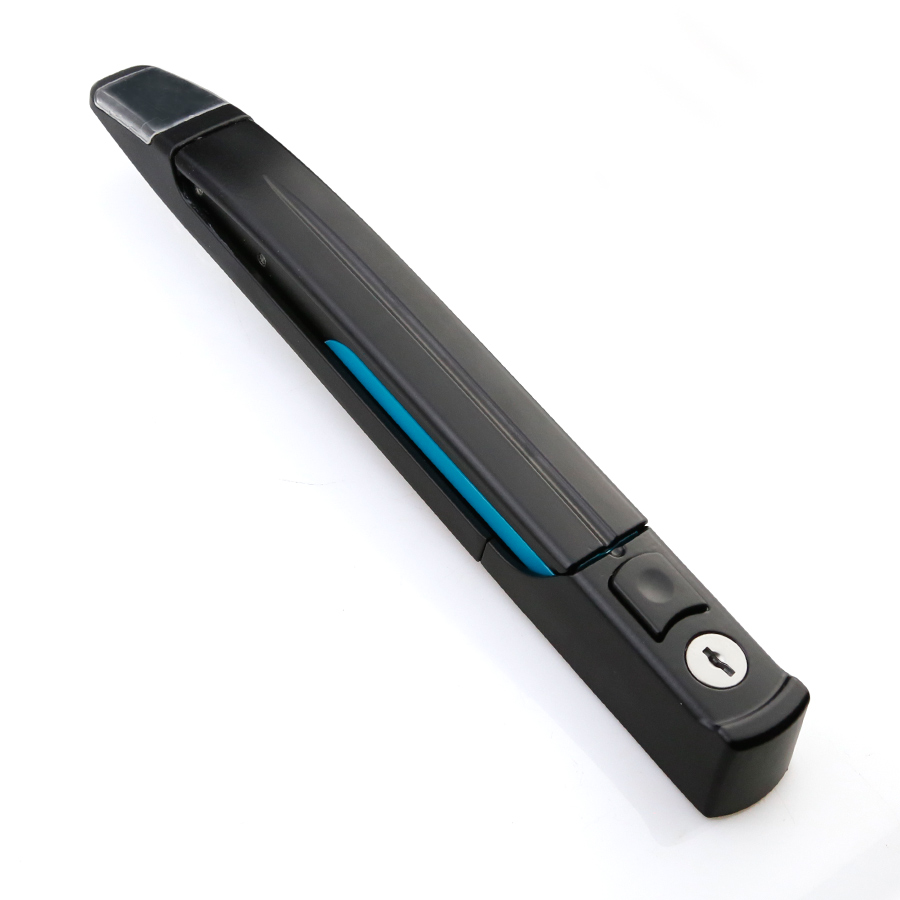

Rittal szekrénykaros rúdvezérlésA hagyományos egypontos zárak lehetővé teszik az ajtó hajlítását vibráció vagy nyomás hatására. A karrúd kezelőszervei több ponton – felül, középen és alul – rögzítik a szekrényt, biztosítva az egyenletes erőeloszlást és megakadályozva a deformációt.
Ipari környezetben, ahol gyakori a vibráció, a por, a nedvesség és a hőmérséklet-ingadozás, a szekrényajtók épsége közvetlenül befolyásolja az üzembiztonságot és a berendezések élettartamát. A karos rúdvezérlő rendszerek erősítik a szekrény szerkezetét, fenntartják a tömítési teljesítményt, és csökkentik a véletlen nyitás kockázatát, így előnyben részesítik őket adatközpontokban, automatizálási vonalakban, szállítási csomópontokban, áramelosztó helyiségekben és gyártó létesítményekben.
Az emelőrúd-vezérlőrendszer értéke mechanikai pontosságában, szerkezeti megbízhatóságában és beépítési kompatibilitásában rejlik. Az alábbiakban az alapvető paraméterek és specifikációk átfogó készlete található, amelyek meghatározzák a kiváló minőségű Rittal stílusú emelőrúd-vezérlő megoldást.
| Paraméter kategória | Specifikáció Részletek |
|---|---|
| Rezgésállóság | Cink ötvözet kartest, horganyzott acél rudak, megerősített nylon perselyek, rozsdamentes acél rögzítők |
| Felületkezelés | Korróziógátló bevonat, horganyzás, rozsdamentes bevonat nedves vagy kültéri körülményekhez |
| Zár kompatibilitás | Testreszabható hosszúságok: 300–1600 mm, egy- vagy többajtós szekrényekhez illeszthető |
| Rúd átmérője | Szabványos 8–10 mm a szerkezeti merevség és a rezgésállóság érdekében |
| Kar fogantyú típusa | Lengő fogantyú, T-fogantyú, L-fogantyú, süllyesztett fogantyú, zármag-kész kialakítás |
| Telepítési útmutató | Euro hengermag, bütykös zárrendszerek és testreszabott biztonsági zármodulok |
| Szerelési konfiguráció | Egypontos, kétpontos vagy hárompontos reteszelő szerkezet gyors rögzítő konzolokkal |
| Telepítési útmutató | Alkalmas acél házakhoz, rozsdamentes szekrényekhez, fémlemez ajtókhoz és IT szerver állványokhoz |
| Teherhordó szilárdság | Nagy szakítószilárdság nehéz ipari szekrényajtókhoz |
| Üzemi hőmérséklet | –20°C és 80°C között a választott anyagoktól függően |
| Rezgésállóság | A megerősített rúdkialakítás csökkenti a csörgést és biztosítja a hosszú távú stabilitást |
Ezek a paraméterek együttesen biztosítják a szekrények magas fokú mechanikai integritását és környezetvédelmét, különösen azokban az alkalmazásokban, ahol a biztonsági megfelelés elengedhetetlen.
Az ipari környezet abszolút megbízhatóságot követel meg a házelemektől. A Rittal-stílusú karos rúdvezérlő rendszerek számos előnnyel rendelkeznek, amelyek felülmúlják a szabványos reteszelő mechanizmusokat.
A hagyományos egypontos zárak lehetővé teszik az ajtó hajlítását vibráció vagy nyomás hatására. A karrúd kezelőszervei több ponton – felül, középen és alul – rögzítik a szekrényt, biztosítva az egyenletes erőeloszlást és megakadályozva a deformációt.
Sok iparág a következetes por- és nedvességvédelemtől függ. A szabályozott rúdkaros mechanizmus egyenletesen nyomja a tömítést a kerethez, ami segít fenntartani a magasabb IP-besorolást és meghosszabbítja a tömítés élettartamát.
A gyárak, az automatizálási vonalak és a szállítóberendezések tartós rezgéseket keltenek. Az igazított rúdmechanizmus jelentősen csökkenti az ajtóremegést, a zajt és a hosszú távú szerkezeti kifáradást.
A rendszer elektromos szekrényekhez, hálózati rackekhez, áramelosztó dobozokhoz, gépházakhoz és ipari vezérlőpanelekhez illeszkedik. Moduláris felépítése az utólagos felszerelést is leegyszerűsíti.
A rendszer elektromos szekrényekhez, hálózati rackekhez, áramelosztó dobozokhoz, gépházakhoz és ipari vezérlőpanelekhez illeszkedik. Moduláris felépítése az utólagos felszerelést is leegyszerűsíti.
Biztonságosabb reteszelés, kevesebb karbantartási intervallum és hosszabb alkatrész-élettartam csökkenti az állásidőt és az összes üzemeltetési költséget.
A telepítés minősége közvetlenül befolyásolja a szekrény szerkezeti integritását. A következő bevált gyakorlatok a technikusokat és a mérnököket a maximális teljesítmény elérésére irányítják.
A rúdhossz kiválasztása előtt ellenőrizze a szekrényajtó vastagságát és a keret méreteit.
Pontosan igazítsa a rudakat a függőleges tengely mentén az egyenletes kapcsolódás érdekében.
Használjon a szekrény anyagával és teherbírásával kompatibilis tartókonzolokat.
Biztosítsa a zökkenőmentes működést a forgáspontok kenésével a beszerelés során.
Tesztelje a rúd mozgását ismételt ciklusokon keresztül a végső meghúzás előtt.
Cserélje ki a nylon perselyeket, ha a forgási súrlódás növekszik.
Cserélje ki a nylon perselyeket, ha a forgási súrlódás növekszik.
Ellenőrizze az ajtótömítést, és győződjön meg arról, hogy a kar egyenletes nyomást fejt ki.
Hogyan telepítik és karbantartják a karrúd-vezérlőrendszereket az optimális teljesítmény érdekében?
Győződjön meg arról, hogy a reteszelt és nyitott helyzetek részleges elmozdulás nélkül teljesen egymásba illeszkednek.
A megfelelő karbantartás meghosszabbítja a burkolat élettartamát és megőrzi a szerkezeti biztonságot.
Az ipari infrastruktúra folyamatosan fejlődik, és ezzel együtt a szekrénybiztonsági mechanizmusok is fejlődnek. Számos fő trend rajzolódik ki:
A karrúd-vezérlés egyre inkább tartalmaz majd elektronikus hitelesítési modulokat, RFID-szkennelést és távfelügyeletet a mechanikai stabilitás veszélyeztetése nélkül.
Mivel a tömegcsökkentés fontossá válik a nagyméretű házaknál, a kompozit rudak és a megerősített polimerek bizonyos alkalmazásokban felváltják a hagyományos fémeket.
A környezetbarát korróziógátló bevonatok csökkentik a környezeti hatásokat, miközben javítják az ellenállást a zord éghajlaton.
Az érzékelőkkel való integráció lehetővé teheti, hogy az ajtók még a problémák felmerülése előtt jelentsék a kopást, a rezgési rendellenességeket vagy a zárműködési hibákat.
A szekrénygyártók a teljesen moduláris rendszerek felé fordulnak, amelyekben a karrúd-vezérlők minimális szerszámmal cserélhetők, bővíthetők vagy újrakonfigurálhatók.
Ezek a fejlesztések biztonságosabb, hatékonyabb burkolatokat hoznak létre, amelyek képesek támogatni az egyre automatizáltabb környezeteket.
V:Ez általában akkor fordul elő, ha a rúd beállítása több milliméterrel eltér. Ha a rudak nem a megfelelő szögben hatolnak be a felső és alsó reteszelő furatokba, akkor a kar mechanizmusa nem tud egyenletes nyomást kifejteni. Ez befolyásolja a tömítést és a szerkezeti tömítettséget. A rúdkonzolok beállítása, a forgórögzítők meghúzása és az ajtókeret meggörbülésének biztosítása általában megoldja a problémát.
V:Mérje meg a távolságot a kar fogantyúja és a szekrénykeret felső és alsó csatlakozási pontja között. Vonja le a rúd egyenletes mozgásához szükséges belső hézagot, amely általában 10–20 mm. A rudak hossza a gyári gyártás során testreszabható, és a pontos illeszkedés kiválasztása biztosítja a sima működtetést, csökkenti a vibrációt és megakadályozza az idő előtti kopást.
A karrúd-vezérlőrendszerek kritikus szerepet játszanak a szekrény biztonságának, a berendezés stabilitásának és a működés folytonosságának biztosításában. Megerősítik a szekrényajtókat, védik az értékes alkatrészeket, és egyenletes teljesítményt biztosítanak vibráció, környezeti igénybevétel és erős igénybevétel esetén is. Az ipari szekrényekkel szemben támasztott növekvő technológiai és környezetvédelmi igények kifinomultabb, tartósabb és jobban alkalmazkodó zárszerkezetek iránti igényt váltanak ki.
A pontosságban, tartósságban, kompatibilitásban és hosszú távú költséghatékonyságban kiemelkedő megbízható szekrényhardvert kereső vállalkozások számára kulcsfontosságú a megbízható gyártó kiválasztása.Cofiyipari megbízhatóságra tervezett mérnöki megoldásokat kínál, testreszabható rúdhosszakat, fejlett anyagokat, nagy szilárdságú hardvert és szigorú minőség-ellenőrzést a különféle szekrényalkalmazásokhoz.
Speciális termékajánlásokért, egyedi megoldásokért vagy műszaki útmutatásért,lépjen kapcsolatba velünkmég ma, hogy többet megtudjon arról, hogyan tudja a Cofiy támogatni az Ön szekrényrendszer-követelményeit.
-
