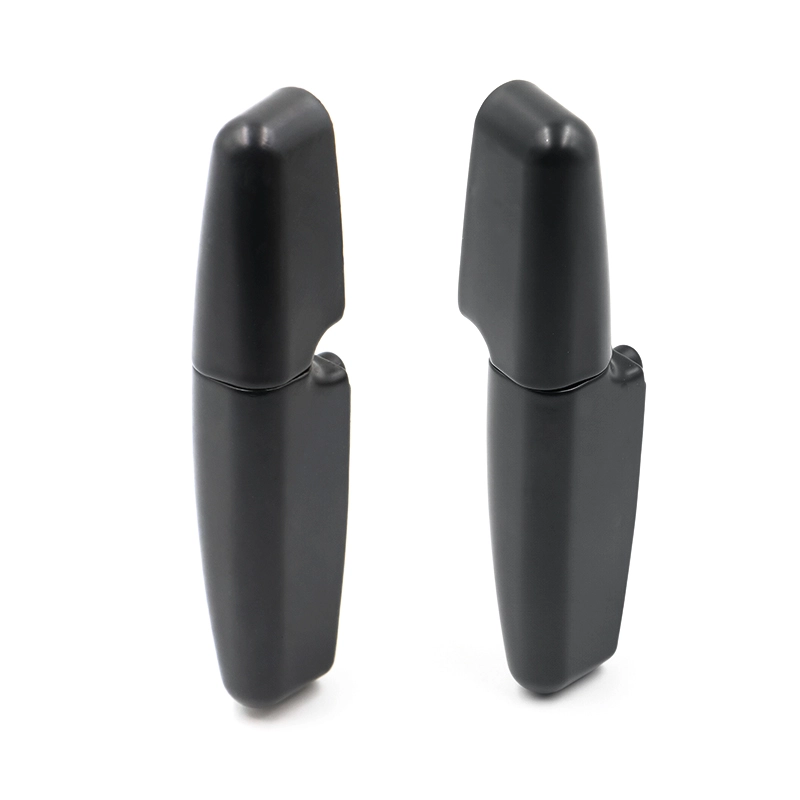

Az External Corner Lift-Off Hinge egy cinkötvözet alapú levehető szekrény hardver, amelyet ipari szekrényekhez és berendezések burkolataihoz építettek. Ez a blog feltárja alapvető szerkezeti előnyeit, az anyagteljesítményt, a valós telepítési forgatókönyveket, a telepítési logikát és a gyakori működési kérdéseket. Ez az ipari hardvervásárlók, szekrénytervezők és berendezés-integrátorok számára készült cikk segít az olvasóknak felmérni, hogy a külső sarok emelőpánt megfelel-e a burkolat tervezési követelményeinek. A leemelő zsanér megfelelő kiválasztása leegyszerűsíti az ajtópanel összeszerelését, a helyszíni karbantartást és a szétszerelést anélkül, hogy feláldozná a szerkezeti stabilitást kemény ipari üzemi körülmények között.
Az External Corner Lift-Off Hinge a levehető felületre szerelhető szekrénypánt sorozathoz tartozik, amelyet kifejezetten ipari berendezések burkolataihoz terveztek. A hagyományos rögzített tompapántokkal ellentétben ez a hardver támogatja a függőleges leemelést: a kezelők felemelhetik az ajtópanelt, hogy elválasszák az ajtót a szekrénykerettől a zsanérrögzítők lecsavarása nélkül. Ez az alapvető funkció óriási kényelmet biztosít a tömeggyártású összeszerelősorok és az értékesítés utáni helyszíni karbantartási munkák során.
Sok ipari szekrény és elektromos doboz gyakori ajtóeltávolítást igényel a vezetékezés, az alkatrészcsere vagy a berendezés nagyjavítása során. A hagyományos fix tűs csuklópántok arra kényszerítik a technikusokat, hogy a panelek leszerelése előtt vegyék ki a rögzítőcsavarokat, ezzel munkaidőt veszítenek, és kockáztatják a kis rögzítők elvesztését. A külső sarokemelő csuklópánt megoldja ezt a fájdalompontot a dedikált sarokba szerelhető emelőmechanizmussal. A hátoldali pozícionáló domború pontjai segítenek a műhely személyzetének gyors, megismételhető szerelési pozicionálásban, míg a belső üregerősítés csökkenti a deformáció kockázatát a hosszú távú ciklikus nyitási-zárási műveletek során.
A külső sarok felemelő csuklópánt alapmechanizmusa a szétválasztható csuklócsap-szerkezet. Amikor a szekrény ajtaja megfelelő szögben nyílik, a felhasználók függőlegesen felfelé emelhetik az ajtót. Két zsanérfél teljesen kioldódik, és az ajtólap közvetlenül eltávolítható. A szétszereléshez nincs szükség csavarhúzóra vagy egyéb kéziszerszámra. A tömeges szekrénygyártás során a gyártósor dolgozói külön-külön felszerelhetik a zsanérokat a keretekre és az ajtókra az összeállítások kombinálása előtt, növelve ezzel a teljes termelési teljesítményt.
A rosszul beállított rögzítőfuratok gyakran lassú telepítést és egyenetlen ajtóréseket okoznak a szekrény összeszerelésénél. A külső sarok emelőpánt kis domború rögzítési pontokat integrál a hátsó felületére. Amikor a kezelő a csuklópántot a szekrény felületéhez nyomja, ezek az ütközések a megfelelő pozícióba reteszelik a csuklópántot a csavaros rögzítés előtt. Ez a pozicionálási funkció megakadályozza a véletlen elcsúszást a csavarok meghúzása során, javítja a szerelési pontosságot és csökkenti a beszerelés utáni beállítási munkát.
A könnyű öntött cinkötvözet ház nyírófeszültséget és hajlítási deformációt szenvedhet, ha a szerkezeti kialakítás rossz. Ez a zsanér optimalizált üregerősítő elrendezést alkalmaz a zsanértesten belül. A megerősítő bordák az ajtó nyitása és zárása során keletkező nyíróerőt elosztják az egész alkatrész testén, ahelyett, hogy a korlátozott helyi zónákra koncentrálnák a feszültséget. Ez a kialakítás biztosítja a csuklópánt stabil geometriáját, és nem hajlik meg vagy deformálódik még több ezer nyitási-zárási ciklus után sem, erős igénybevételű ipari forgatókönyvekben.
Szerszám nélküli ajtópanel eltávolítás karbantartáshoz és összeszereléshez| Paraméter elem | Specifikáció Részletek |
|---|---|
| Termék neve | Külső sarok emelőpánt |
| Modellszám | 204-2D |
| Nyersanyag | Cink ötvözet |
| Felületkezelés | Fekete porszórt |
A cinkötvözet fröccsöntését széles körben alkalmazzák az ipari szekrény vasalatokhoz a kiegyensúlyozott mechanikai tulajdonságok miatt. A műanyag szekrénypántokhoz képest a cinkötvözet sokkal nagyobb szerkezeti szilárdságot és teherbírást biztosít, és támogatja a nehezebb fém szekrényajtópaneleket. Mindeközben a cinkötvözet precízen fröccsönthető, így bonyolult belső megerősítési és pozicionáló ütési geometriákat lehet kialakítani, amelyeket nehéz lenne előállítani sajtolási eljárásokkal.
A fekete porszórt felület extra védőréteget ad a cinkötvözet alapfelületéhez. Ez a permetezett felület növeli a kopásállóságot, amikor a zsanérelemek egymáshoz dörzsölődnek az ajtó ismételt elforgatásakor. Ezenkívül javítja a korrózióállóságot a nedvességgel, a könnyű vegyi köddel és a gyári műhelykörnyezetben előforduló porral szemben. Normál ipari beltéri körülmények között a porbevonat hatékonyan lassítja az oxidációt és a felület elszíneződését. Mindazonáltal a felhasználóknak meg kell jegyezniük, hogy a porszórt cinkötvözetet nem hosszú távú, folyamatos kültéri expozícióra tervezték további burkolatvédelmi intézkedések nélkül.
Az External Corner Lift-Off Hinge olyan berendezési szekrényeket céloz meg, ahol kényelmes ajtóbontásra és stabil mechanikai teljesítményre van szükség. A teherhordó szilárdság, a korróziógátló felület és a gyorskioldó mechanizmus kombinációja többféle ipari hardver-forgatókönyvhöz illeszkedik:
Ipari kapcsolószekrények és elektromos elosztódobozok elektromos vezetékekhez való hozzáféréshez és alkatrészek karbantartásáhozA berendezéstervezők előnyben részesítik ezt az emelhető zsanért, amikor a szekrényajtókat gyakran teljesen el kell távolítani. A részleges kinyitás helyett az ajtó teljes eltávolítása nagyobb nyílásteret biztosít a technikusok számára a nagy belső modulok kezeléséhez. A külső sarokszerelési stílus a legtöbb szabványos szekrényváz profilhoz illeszkedik, amelyeket a hazai és nemzetközi szekrénygyártók széles körben használnak.
A helyes rögzítés maximalizálja a külső sarok-leemelő csuklópánt élettartamát és garantálja a zökkenőmentes felemelési funkciót. A szekrénygyártóknak az összeszerelési munkafolyamat során figyelniük kell a pontok beállítására, a csavarok kiválasztására és az ajtórés szabályozására.
Válassza ki a megfelelő átmérőjű gépcsavarokat, amelyek megfelelnek a csuklópánt rögzítési furatainak. A vékony önmetsző csavarok fokozatosan meglazulhatnak a gyári gépek által okozott gyakori ajtórezgés hatására. A nagy vibrációjú műhelykörnyezetben működő szekrényeknél a jobb kilazulásgátló hatás érdekében zár alátéteket ajánlunk.
Még a robusztus, horganyötvözetből készült, leemelhető szekrénypántok is egyszerű időszakos ellenőrzést igényelnek, hogy zökkenőmentesen működjenek az évek során. Ennek a hardvernek a karbantartási terhelése sok más mozgó mechanikai alkatrészhez képest alacsony marad.
Szemrevételezéssel ellenőrizze, hogy a porszórt felület nincs-e karcolva vagy repedve. A sérült bevonat szabaddá teszi az alap cinkötvözetet, és növeli a foltkorrózió kockázatát. Győződjön meg arról, hogy a rögzítőcsavarok még mindig meg vannak húzva; A gyártóműhelyekben fellépő vibráció hónapok alatt fokozatosan meglazíthatja a rögzítőelemeket.
Normál beltéri gyári körülmények között általában nincs szükség extra kenőanyagra. Ha a zsanér mereven forog az erős por felhalmozódása után, tisztítsa meg a csuklócsap érintkezési területét, és vigyen fel kis mennyiségű száraz kenőanyagot. Kerülje a túlzott mennyiségű folyékony olaj csepegését, amely magához vonzza a port, és súroló pasztát képez a csuklópánt hézagában.
Ha a cinkötvözet testen az ajtó túlterhelése miatti tartós hajlítási deformáció látható, azonnal cserélje ki a teljes zsanéregységet. Ne használja tovább a deformált vasalatokat, mert az ajtó váratlan leeséséhez vezethet.
Szeretne további műszaki információkat gyűjteni a külső sarok-leemelő csuklópántról a szekrény- és szekrénytervezési projekthez? Látogassa meg a termék oldalát a hardver teljes részleteiért.
